产品分类:
因科洛伊|Incoloy > Incoloy A-286
Incoloy A-286

Incoloy A-286

产品类别:因科洛伊|Incoloy

产品牌号:Incoloy A-286

常规尺寸:

应用领域:

在线咨询
销售电话: 4009-210-670
按需求定做原厂质保 贴心价格诚信商家
产品简介



Incoloy A-286是Fe-25Ni-15Cr基高温合金,加入钼、钛、铝、钒及微量硼综合强化。在650℃以下具有高的屈服强度和持久、蠕变强度,并且具有较好的加工塑性和满意的焊接性能。适合制造在650℃以下长期工作的航空发动机高温承力部件,如涡轮盘、压力机盘、转子叶片和紧固件等。该合金可以生产各种形状的变形产品,如盘件、锻件、板、棒、丝和环形件等。 优质Incoloy A-286合金,是在Incoloy A-286合金基础上发展而来,只要是提高合金纯洁度,限制气体含量,控制低熔点元素含量,并调整热处理制度,从而使合金的热强性和长期使用性能提高。
1.1 Incoloy A-286 材料牌号  GH2132
1.2 Incoloy A-286 相近牌号  A286,UNSS66286(美国),ZbNCT25(法 国),P.Q.A286(美国)
1.3 Incoloy A-286 材料的技术标准
GJB 2611-1996 《航空用高温合金冷拉棒材规范》
GJB 2612-1996 《焊接用高温合金冷拉丝材规范》
GJB 3020-1997 《航空用高温合金环坯规范》
GJB 3065-1998 《航空承力件用高温合金热轧和锻制棒材规范》
GJB 3167-1998 《冷镦用高温合金冷拉丝材规范》
GJB 3317-1998 《航空用高温合金热轧板规范》
GJB 3782-1999 《航空用高温合金锻制圆饼规范》
GB/T 14996-1994 《高温合金冷轧薄板》
Q/3B4071-1993 《YZIncoloy A-286合金热轧棒材》
Q/6S1032-1992 《高温紧固件用YZIncoloy A-286合金棒材》

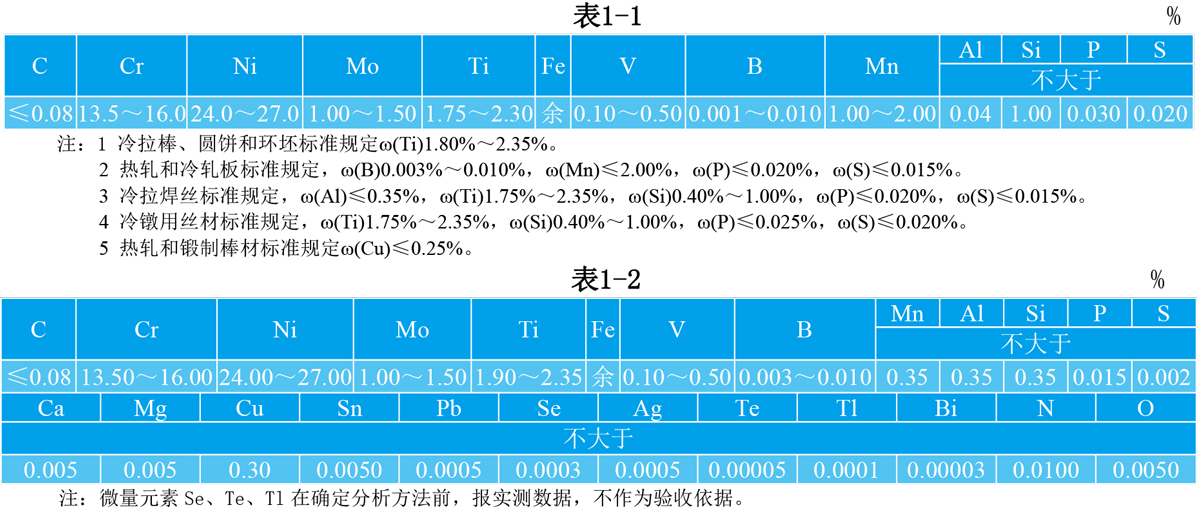

1.4 Incoloy A-286 化学成分  Incoloy A-286合金化学成分见表1-1,优质Incoloy A-286合金化学成分见表1-2。

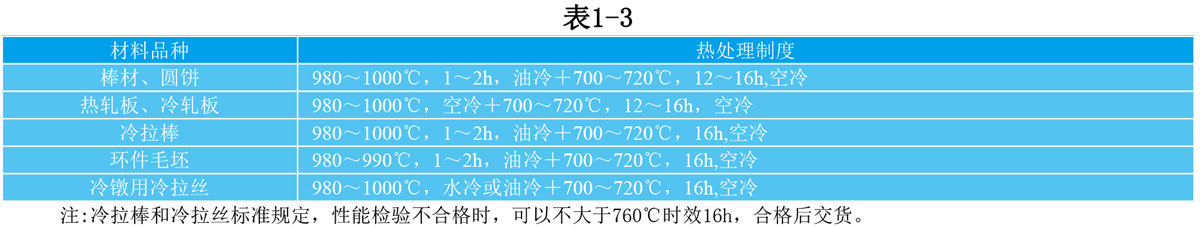

1.5 Incoloy A-286 热处理制度 材料标准规定的Incoloy A-286热处   理制度见表1-3;优质Incoloy A-286热处理制度为900℃±10℃,1~2h,油冷+750℃±10℃,16h,空冷。

1.6 Incoloy A-286 品种规格和供应状态 可以供应各种规格的棒材、板材、丝材、盘件和环件。棒材、圆饼和环坯不经热处理交货;热轧板和冷轧板固溶和酸洗后交货;冷拉棒材于固溶+酸洗状态交货;冷镦丝可于固溶+酸洗盘状、或固溶+酸洗直条状、或固溶直条状磨光和冷拉等几种状态交货;冷拉焊丝于冷拉状态、或固溶+酸洗、或半硬状态交货。
1.7 Incoloy A-286熔炼和铸造工艺 Incoloy A-286合金可采用非真空感应+电渣,电弧炉+电渣和电弧炉+真空电弧以及真空感应+真空电弧等工艺熔炼。优质Incoloy A-286合金可采用真空感应+真空电弧工艺熔炼。
1.8 Incoloy A-286 应用概况与特殊要求 在航空上主要用于在650℃以下工作的发动机压气机盘、涡轮盘、承力环、机匣、轴类、紧固件和板材焊接承力件等。在国内该合金已在航空上获得较为广泛的应用。优质Incoloy A-286合金用作航空发动机压气机叶片及高温紧固件等。

二、Incoloy A-286 物理及化学性能

2.1 Incoloy A-286 热性能
2.1.1 Incoloy A-286 熔化温度范围  1364-1424℃[1]。

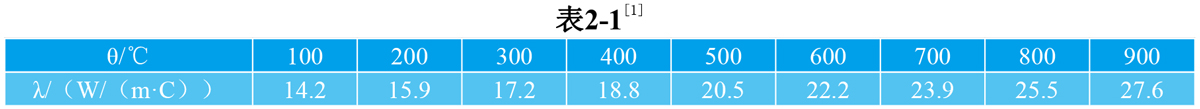

2.1.2 Incoloy A-286 热导率  见表2-1。

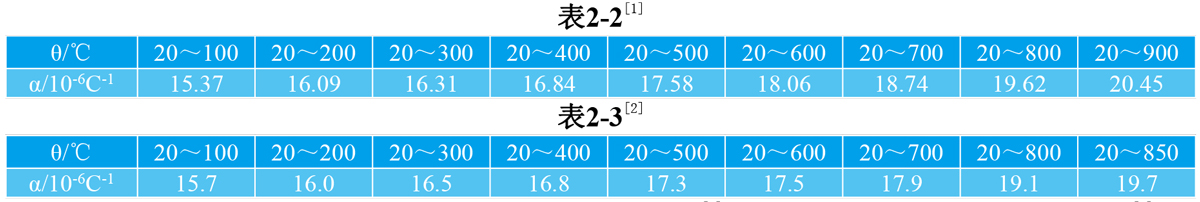

2.1.3 Incoloy A-286线膨胀系数 Incoloy A-286线膨胀系数见表2-2;优质Incoloy A-286线膨胀系数见表2-3

2.2 Incoloy A-286密度  Incoloy A-286:ρ=7.93g/cm3[1];优质Incoloy A-286:ρ=7.99g/cm3[2]。

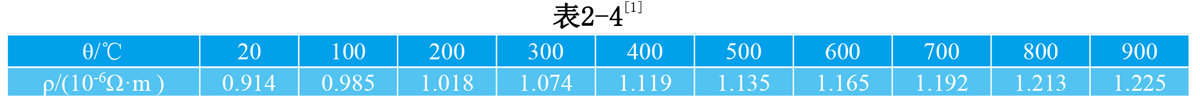

2.3 Incoloy A-286电性能  电阻率见表2-4
2.4 Incoloy A-286磁性能
2.5 Incoloy A-286化学性能

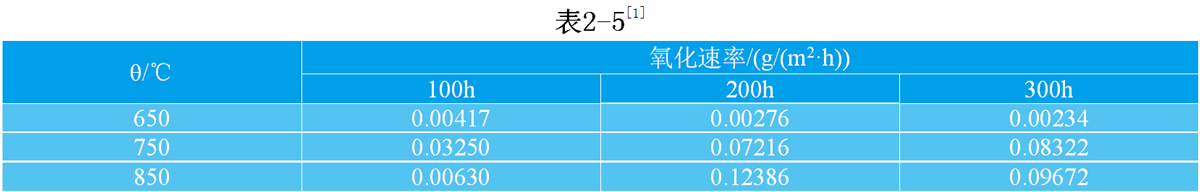

2.5.1 Incoloy A-286抗氧化性能 合金在空气介质中试验100~300h后的氧化速率见表 2-5。

三、Incoloy A-286力学 性能

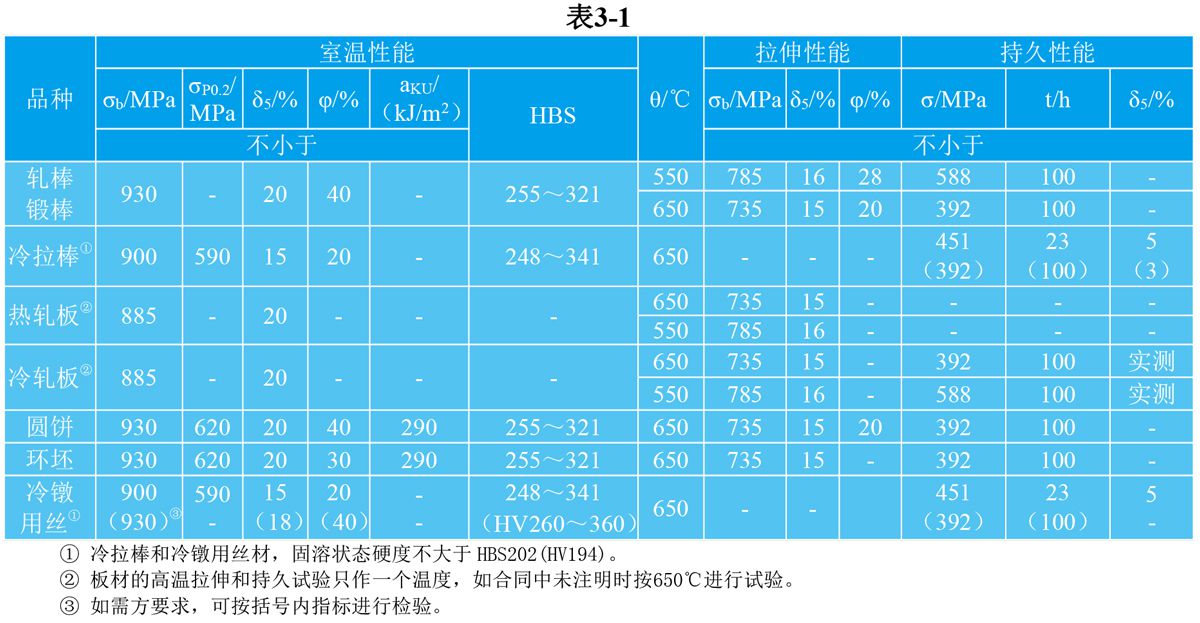

技术标准规定的性能  Incoloy A-286合金见表3-1;优质Incoloy A-286合金见表3-2

四、Incoloy A-286组织结构

4.1 相变温度
4.2 时间-温度-组织转变曲线 Incoloy A-286合金中η-Ni3Ti相的析出动力学曲线见图4-1。
4.3 合金组织结构 Incoloy A-286合金在标准热处理状态下,在γ基体上有球状均匀弥散分布的Ni3(Ti,Al)型γ′相以及TiN,TiC,晶界有微量M3B2,晶界附近可能有少量η相和L相。合金硅、硫含量较高时,会有G相、Y相在晶界析出。长期时效或使用后是否有σ相析出,与合金成分有关。近年来采用相分析
计算方法提出了如下简化公式:
   ΔNv′=Ni-3Ti-3.5Al-1.7Si-0.9Cr-4.7[1]
    注:元素符号表示该元素在合金中的重量百分比。当ΔNV′>0
时,无σ相析出。
γ′相的溶解温度为830~850℃,开始析出温度在650℃左右,700~730℃析出最多。标准热处理后γ′相数量约为合金重量的2%~3%,直径约10~20nm,其化学组成近似(Ni0.93Fe0.04Cr0.03)2.73(Ti0.83Al0.17)。550~650℃长期时效后,γ′相数量稍微增加,尺寸略微长大。当合金中ω(Al)>0.4%时,就有可能出现胞状γ′相。
TiC,TiN的数量约占合金重量的0.25%,基本上不参与合金热处理过程的组织转变。TiC在1180℃以上才开始溶解,TiN则更不易溶解。
η相形成的温度区间约在700~900℃之间,析出温度与合金Ti含量相关。
M3B2相在1040~1080℃固溶时已大量溶解,至1180~1210℃可完全溶解,M3B2在650℃时效已有析出。
L相在950~990℃之间股溶蚀溶解,析出峰在850℃左右。G相在982℃以上开始溶解,至1120℃可完全溶解,析出峰在850℃左右。σ相析出温度在650~900℃之间,析出峰在750~850℃左右。G、σ和η相的出现对合金性能起损害作用。

五、Incoloy A-286工艺性能与要求

5.1 成型性能

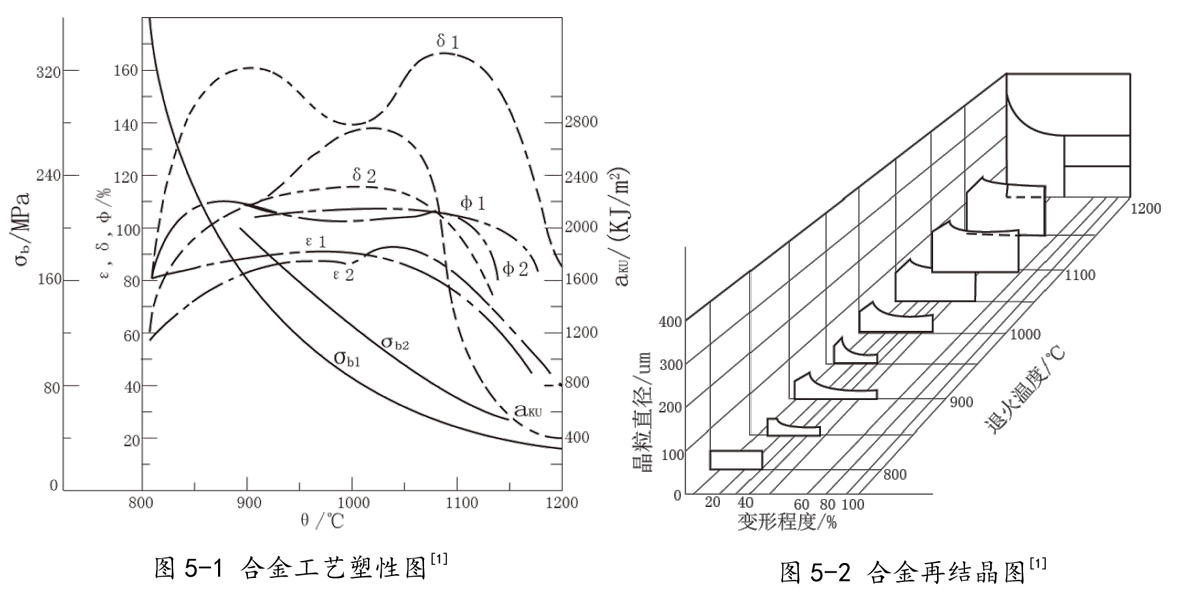

5.1.1 Incoloy A-286合金的工艺塑性图见图5-1,再结晶图见图5-2。

5.1.2 合金锻造开坯加热温度1080~1140℃,终锻温度高于900℃。水压机开坯时加热温度1110℃,停压温度高于950℃;模锻开压温度为1100℃,停压温度高于930℃。环件轧制加热温度1130~1150℃,终轧温度高于900℃。棒材及型材轧制温度1080~1140℃,终轧温度高于900℃。
5.2 焊接性能 合金具有满意的焊接性能,可用氩弧焊、点焊、缝焊紧进行焊接。合金于固溶状态进行焊接,焊后进行时效处理。

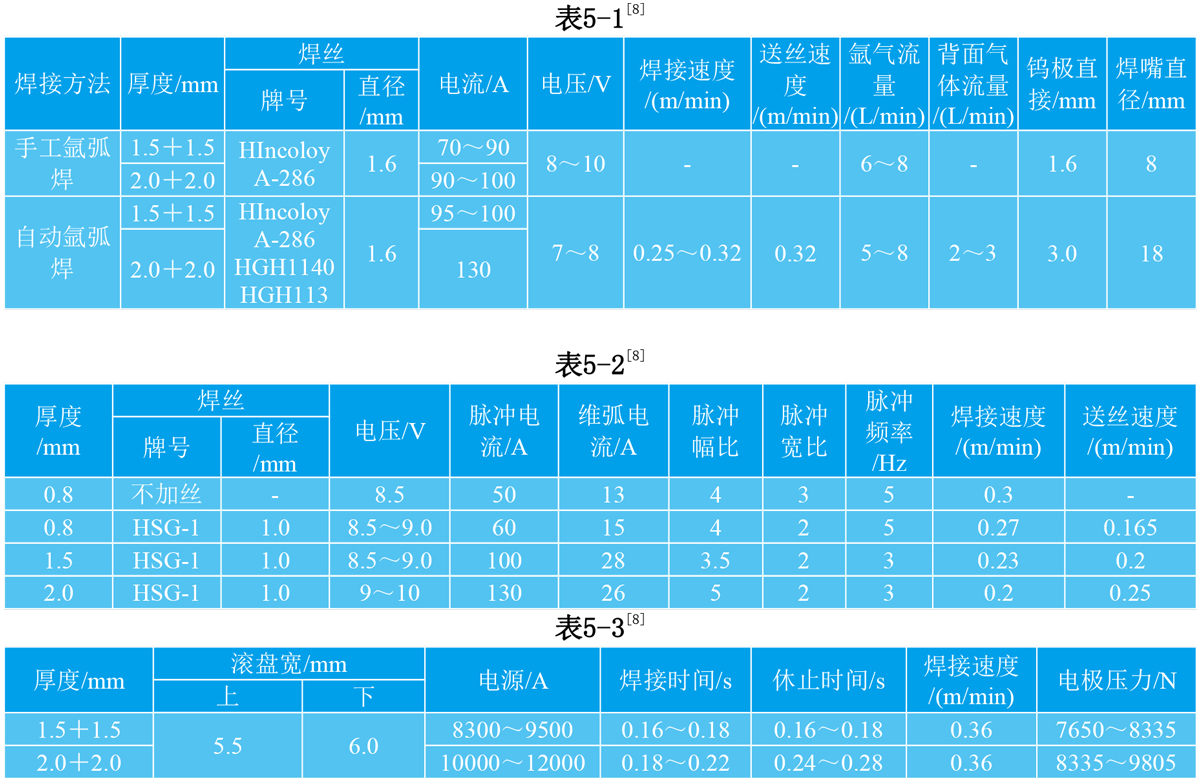

5.2.1 手工和自动钨极对接氩弧焊规范见表5-1。推荐采用HGH113焊丝和较小的焊接能量输入。
5.2.2 自动钨极脉冲氩弧焊对焊规范见表5-2。
5.2.3 缝焊规范见表5-3。
5.2.4 焊后进行时效处理的氩弧焊对接接头的强度系数大于90%。

5.3 零件热处理工艺 固溶温度980~1000℃,根据零件截面厚度温度保温不同时间后进行空冷、油冷或水冷后,再在700~720℃时效12~16h后空冷。优质Incoloy A-286合金制零件的热处理工艺为:固溶900℃±10℃,1~2h,油冷+时效750℃±10℃,16h,空冷。
5.4 表面处理工艺 在高温下工作的零件可采用W-2珐琅涂层涂层进行有效的保护。

点击这里给我发消息
上海腹优不锈钢有限公司   全国服务热线: 4009-210-670   移动热线:13761996292   销售部经理:陈经理
邮箱:278812136@qq.com 或咨询QQ:278812136   公司地址:上海市松江区九干路168号   网址:www.fybxg66.com
Copyright©2019 上海腹优不锈钢有限公司 All Rights Reserved.   备案号:沪ICP备19014632号
